概要

バッテリー容量測定器(放バッテ)の技術を用いて開発した小形・軽量・低価格 直流負荷抵抗器の提供です。
単機能の “基本タイプ” 、測定データをレポート化できるソフトの付いた“SD記録マイコン制御タイプ”の用意があり、両タイプとも、抵抗値、接続ケーブル長等、後者については、制御プログラム内容とレポート化プログラムの変更等のカスタマイズができます。
条件は、入力電圧8V〜60V、入力電流10〜70A、入力電力100W〜3,500Wの範囲となります。

製品詳細

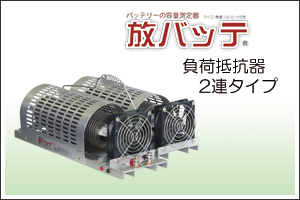

基本タイプ

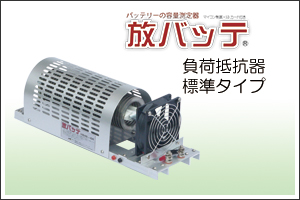

負荷抵抗器 基本タイプ

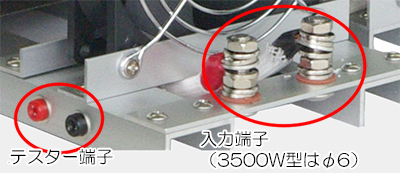

・ボルト&ナットタイプの圧着端子用の接点で、直列・並列の組み合わせをして抵抗値を変更することができます(電圧と電流は既定値以下のこと)。
・接続線の指定長さ加工、圧着端子加工、耐熱線使用等のカスタマイズが可能です。
・作動に商用電源を使わないことと、筐体にアルミを使用して軽量化していることにより 持ち運びが自由です。(上記の図3,500Wのモデルで4.0kg、W=362mm、D=241mm、H=120mm)
・各ユニットにテスター端子が付いているため、テスターをつなぐと動作中の電圧が監視できます。

カスタマイズ例

マイコン制御タイプ

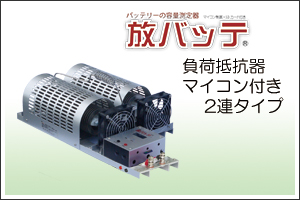

負荷抵抗器 マイコン

使用基板の特徴
・自社開発のため、カスタマイズがしやすい。

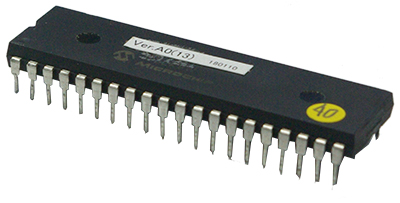

・PICマイコンにより、液晶表示、LED点滅、ブザー音、FETによる電流接続(遮断)、外部への信号送出等ができる。
・電源は基板上のDC電源生成回路により被測定物から取得するため商用電源不要(外部電源に変更可能)。
・イベントにより5V出力可能(基板端子有り)。

開発(カスタマイズ)例
@負荷抵抗値の変更
A液晶表示内容の変更
BLED(2個付き)点滅の変更
C命令スイッチ(2個付き)動作の変更
D設定電圧でスイッチON OFF ON・・・
 (例えば保護装置として)
  設定経過時間でスイッチON OFF
E設定電圧でブザー鳴動 (警告)
Fラベルの変更
Gこれを例とした基板設計(改訂)も可能
その他、ご相談に応じます。

SDカードロガー

負荷抵抗器 SDカードロガー
毎秒の電圧をSDカードに記録し、分析、データのレポート化が可能です。(CSVファイル)

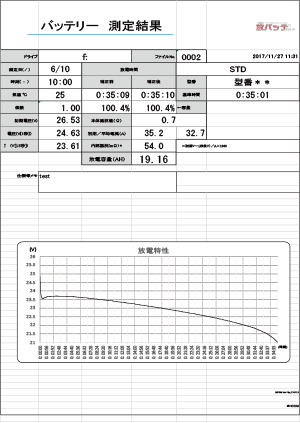

負荷抵抗器 測定結果グラフ例

レポート作成

Excelベースのプログラムで、データ補正、レポート書式化、ロゴ入れが可能。ご要望に合わせてカスタマイズができます。

特徴

・要望に合わせカスタマイズが可能。
・Rタイプは廉価タイプ。M6端子を使って、直列、並列接続が可能。
・Rタイプは20,000円から。
・電子スイッチで大電流をON-OFFするため、スイッチの摩耗がなく火花が出ない(N)。
・電子スイッチをマイコンで制御するため、電圧によりON-OFFの制御が可能(67Aまで)(N)。
・DC48Vまでは自己(被測定物)電源で動作(N)。
・コイル式抵抗と空冷FAN、アルミ筐体で軽量化を実現(例:3,500Wで4.3Kg[ケーブル除く])(N)。
・構成部品がモジュール化され、シンプルで廉価である。また、増設も可能。
・経過時間毎(毎秒)の電圧のデータをSDカードにCSVファイルで保存可能(N)。
・筐体、制御基板、制御プログラムのすべて開発元であるため、需要に合わせた設計製造ができる。
・対応電圧:8Vから48V。
・テスター端子(電圧測定用)付(R)。

使用例・カスタマイズ例

・指定電圧以上になったら負荷を接続し機器を保護する安全装置
・指定経過時間ごとにスイッチのONとOFFを繰り返す装置
・バッテリーの性能試験
・ソーラー発電の出力試験
・抵抗制度を上げたタイプ(特注)
・保存バッテリーの全放電

構造例

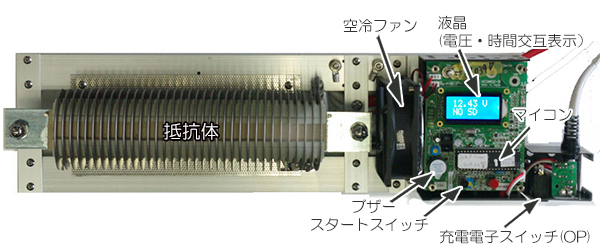

マイコン、電子スイッチ付き(HB12-4S)
負荷抵抗器 構造例

動作基本条件

1.直流 60V以下
2.電流 70A以下
3.電力 3500W以下

基準価格 (価格は仕様により異なります)

12V20A仕様の抵抗体、負荷端子、テスター端子のシンプル構造(標準タイプ)は20,000円〜。
マイコンタイプは128,000円〜。仕様変更の場合は、この価格にカスタマイズ料金が追加されますので
別途の見積用紙等でカスタマイズの仕様をお書きください。 2019.2.23現在

型番 対応電圧(最大) 電流(A) 抵抗値
(Ω)
放電電力(W)* 販売価格(税別)  備考
標準タイプ(R)  マイコンタイプ(N) SWタイプ(W)
HR12-2* 12
20 0.57 300 20,000 128,000   小型電池用
HR12-4* 12 40 0.28 550 24,000  138,000   12V 標準型
HR24-4* 24 36 0.6 1,000 38,000 161,000   電動カート等
HR24-5* 24 50 0.45 1,300
42,000 165,000 65,000  直列で48V50A放電可能
 HR24-D10* 24   100  0.24  2,600  98,000  220,000 128,000  2連、100A(特注品)
HR36-4* 36 40 0.93 1,600 45,000 168,000   72V時(2回放電)
HR48-D6* 48 67 0.74 3,500 78,000 198,000 10,8000  2連、ゴルフカート、フォークリフト対応
HR48-D10*  48 100   0.24*4  5200 198,000  268,000  230,00  4連、ゴルフカート、フォークリフト対応(特注品)

*標準タイプ[R]は、ボルト端子+抵抗体+FAN+テスター端子付きで直列-並列接続可能です。
マイコンタイプ[N]は、バッテリー放電に準拠した放電制御付きです。
SWタイプ[W]は、電子スイッチ付きです。
[設計電圧][設計電流]とは、標準電圧をかけたときにおおよそ流れる電流値をいいます。
見積時に、目的をうかがい抵抗値調整と、出荷前の抵抗値測定値を添付します。
負荷電力は、電圧と電流で変化するため、おおよその目安となります。
